Технические характеристики цилиндрического
редуктора RD (Varvel).
Радиальная нагрузка

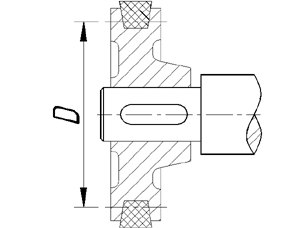

Для правильного выбора редуктора действующая радиальная нагрузка
на выходном валу редуктора Fr не должна превышать максимально
допустимого значения, указанного в таблице выбора Fr2. Действующая радиальная нагрузка рассчитывается
по формуле:
|
Методика выбора габарита редуктора серии MRD, исходя из радиальной нагрузки
на выходной вал:

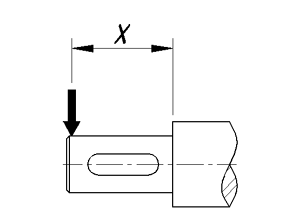

- Определяем место приложения радиальной нагрузки, расстояние Х (см.
рис.)
- Выбираем из таблицы, в соответствии с нужным габаритом, коэффициенты a, b, c
- Определяем максимально допустимую радиальную нагрузку, действующую
на подшипники, при чем полученное значение должно быть больше действующей
радиальной нагрузки(*) :
(*)
- Определяем максимально допустимую радиальную нагрузку, действующую
на выходной вал, при чем полученное значение должно быть больше действующей
радиальной нагрузки(**) :
(**)
Редуктор считается выбранным правильно, если выполнены оба условия
(*) и (**).

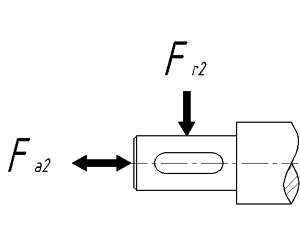

Осевая нагрузка
Осевая нагрузка рассчитывается по ниже приведенной формуле:
Методика расчета консольных нагрузок на входной вал
Методика расчета консольных нагрузок на входной вал аналогична методике
расчета консольных нагрузок на выходной вал. |
