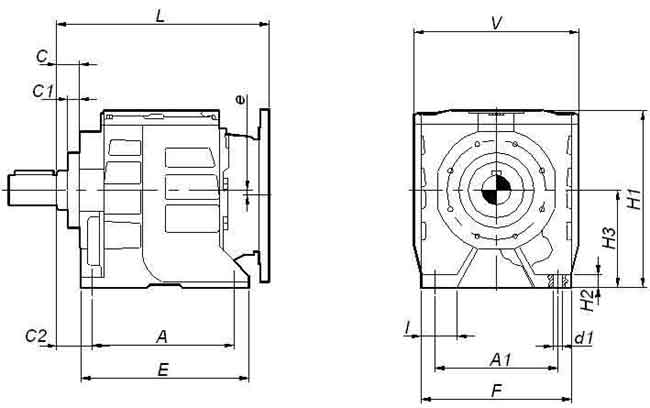

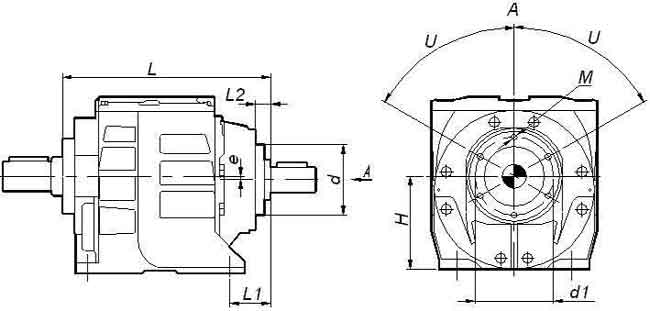

Размеры цилиндрического редуктора RD (Varvel).
Габарит |
Размеры
|
|
L |
L1 |
L2 |
d |
H |
M(6отв) |
d1 |
U |
C |
C1 |
C2 |
A |
E |
e |
V |
I |
A1 |
F |
H1 |
H2 |
H3 |
d2 |
|
RD 02 |
140 |
25 |
13 |
52g6 |
55.5 |
M5x16 |
60 |
60° |
13 |
9 |
20 |
95 |
115 |
4.5 |
100 |
23 |
80 |
96 |
111 |
6.5 |
60 |
9 |
|
RD 03 |
143 |
28 |
13 |
52g6 |
55.5 |
M5x16 |
60 |
60° |
13 |
9 |
20 |
95 |
115 |
4.5 |
100 |
23 |
80 |
96 |
111 |
6.5 |
60 |
9 |
|
RD 12 |
151 |
23 |
13 |
60g6 |
70 |
M6x12 |
70 |
55° |
10 |
9 |
18 |
110 |
132 |
5 |
140 |
38 |
110 |
135 |
131 |
8 |
75 |
9 |
|
RD 13 |
161 |
33 |
13 |
60g6 |
70 |
M6x12 |
70 |
55° |
10 |
9 |
18 |
110 |
132 |
5 |
140 |
38 |
110 |
135 |
131 |
8 |
75 |
9 |
|
RD 22 |
190 |
35 |
15.5 |
70g6 |
84 |
M8x10 |
85 |
60° |
13 |
11 |
25 |
130 |
153 |
6 |
155 |
37 |
110 |
140 |
158 |
10 |
90 |
9 |
|
RD 23 |
208 |
53 |
15.5 |
70g6 |
84 |
M8x10 |
85 |
60° |
13 |
11 |
25 |
130 |
153 |
6 |
155 |
37 |
110 |
140 |
158 |
10 |
90 |
9 |
|
RD 32 |
220 |
25 |
15.5 |
70g6 |
106.5 |
M8x15 |
85 |
60° |
13 |
11 |
30 |
165 |
195 |
8.5 |
190 |
44 |
135 |
173 |
198 |
14 |
115 |
11.5 |
|
RD 33 |
253 |
58 |
15.5 |
70g6 |
106.5 |
M8x15 |
85 |
60° |
13 |
11 |
30 |
165 |
195 |
8.5 |
190 |
44 |
135 |
173 |
198 |
14 |
115 |
11.5 |
|
RD 42 |
265 |
40 |
15.5 |
80g6 |
120.5 |
M8x16 |
100 |
60° |
15 |
13 |
30 |
195 |
221 |
9.5 |
215 |
50 |
150 |
195 |
222 |
15 |
130 |
13.5 |
|
RD 43 |
305 |
80 |
15.5 |
80g6 |
120.5 |
M8x16 |
100 |
60° |
15 |
13 |
30 |
195 |
221 |
9.5 |
215 |
50 |
150 |
195 |
222 |
15 |
130 |
13.5 |

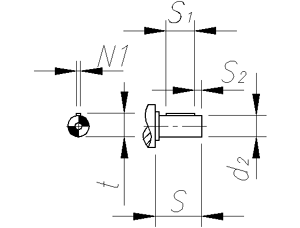

Размеры выступающего входного вала
Габарит |
Размеры
|
|
N1 |
t |
S |
S1 |
S2 |
d2 |
|
RD 02 / RD 03 |
4 |
12.5 |
23 |
15 |
4 |
11h6 |
|
RD 12 / RD 13 |
5 |
16 |
30 |
25 |
2.5 |
14h6 |
|
RD 22 / RD 23 |
6 |
21.5 |
40 |
30 |
5 |
19h6 |
|
RD 32 / RD 33 |
8 |
27 |
50 |
40 |
5 |
24h6 |
|
RD 42 / RD 43 |
8 |
31 |
60 |
50 |
5 |
28h6 |

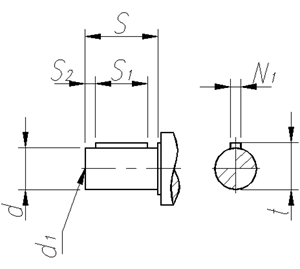

Размеры выходного вала
Габарит |
Размеры
|
| |
S |
S1 |
S2 |
d |
d1 |
N1 |
t |
|
RD 02 / RD 03 |
AU17 |
35 |
25 |
5 |
Ø 17h6 |
M6x16 |
5 |
19 |
|
AU20 |
40 |
30 |
5 |
Ø 20h6 |
M6x16 |
6 |
22.5 |
|
RD 12 / RD 13 |
AU20 |
40 |
30 |
5 |
Ø 20h6 |
M6x16 |
6 |
22.5 |
|
AU25 |
50 |
40 |
5 |
Ø 25h6 |
M6x16 |
8 |
28 |
|
RD 22 / RD 23 |
AU25 |
50 |
40 |
5 |
Ø 25h6 |
M6x16 |
8 |
28 |
|
AU30 |
60 |
40 |
10 |
Ø 30h6 |
M10x22 |
8 |
33 |
|
RD 32 / RD 33 |
AU30 |
60 |
40 |
10 |
Ø 30h6 |
M10x22 |
8 |
33 |
|
AU35 |
70 |
50 |
10 |
Ø 35h6 |
M10x22 |
10 |
38 |
|
RD 42 / RD 43 |
AU35 |
70 |
50 |
10 |
Ø 35h6 |
M10x22 |
10 |
38 |
|
AU40 |
80 |
60 |
10 |
Ø 40h6 |
M12x28 |
12 |
43 |

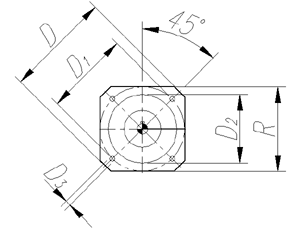

Размеры выходного фланца (B5)
Габарит |
Размеры
|
|
|
D |
D1 |
D2 |
D3 |
R |
|
RD 02 / RD 03 |
DFU120 |
Ø 120 |
Ø 100 |
Ø 90h7 |
Ø 9 (4) |
100 |
|
DFU140 |
Ø 140 |
Ø 115 |
Ø 95h7 |
Ø 9 (4) |
115 |
|
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
130 |
|
RD 12 / RD 13 |
DFU120 |
Ø 120 |
Ø 100 |
Ø 90h7 |
Ø 9 (4) |
100 |
|
DFU140 |
Ø 140 |
Ø 115 |
Ø 95h7 |
Ø 9 (4) |
115 |
|
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
130 |
|
RD 22 / RD 23 |
DFU140 |
Ø 140 |
Ø 115 |
Ø 95h7 |
Ø 9 (4) |
115 |
|
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
130 |
|
DFU200 |
Ø 200 |
Ø 165 |
Ø 130h7 |
Ø 11 (4) |
165 |
|
RD 32 / RD 33 |
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
135 |
|
DFU200 |
Ø 200 |
Ø 165 |
Ø 130h7 |
Ø 11 (4) |
165 |
|
DFU250 |
Ø 250 |
Ø 215 |
Ø 180h7 |
Ø 13 (4) |
215 |
|
RD 42 / RD 43 |
DFU200 |
Ø 200 |
Ø 165 |
Ø 130h7 |
Ø 11 (4) |
165 |
|
DFU250 |
Ø 250 |
Ø 215 |
Ø 180h7 |
Ø 13.5 (4) |
215 |
|
DFU300 |
Ø 300 |
Ø 265 |
Ø 230h7 |
Ø 17 (4) |
265 |
|
|
| | | | |
