Размеры цилиндрического мотор-редуктора MRD (Varvel).
Исполнение на лапах (B3)
Фланцевое исполнение (B5)
Размеры выходного вала
Размеры выходного фланца (B5)

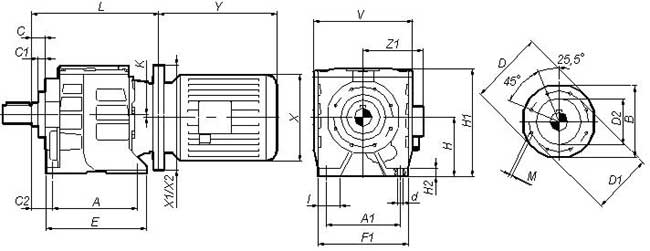

Исполнение на лапах (B3)
|
MRD |
02/03 |
02/03 |
02/03 |
02 |
12/13 |
12/13 |
12/13 |
12 |
12 |
|
IEC |
56 |
63 |
71 |
80 |
56 |
63 |
71 |
80 |
90 S/L |
|
X
X1(B5)
X2(B14) |
110
120
80 |
123
140
90 |
140
160
105 |
159
¾
120 |
110
120
¾ |
123
140
90 |
140
160
105 |
159
200
120 |
176
200
140 |
|
Y
Z1 |
168
108 |
185
110 |
220
121 |
238
138 |
168
108 |
185
110 |
220
121 |
238
138 |
255/280
149 |
|
L |
140/143 |
140 |
151/161 |
151 |
|
C |
13 |
10 |
|
C1 |
9 |
|
K |
4.5 |
5 |
|
C2 |
20 |
18 |
|
A |
95 |
110 |
|
E |
115 |
132 |
|
V |
100 |
140 |
|
I |
23 |
38 |
|
A1 |
80 |
110 |
|
F |
96 |
135 |
|
d |
Ø 9 |
|
H |
60 |
75 |
|
H1 |
111 |
131 |
|
H2 |
6.5 |
8 |
|
D |
84 |
|
M |
M6x14 (7) |
|
B |
82 |
|
D1 |
Ø 75 |
|
MRD |
23 |
22/23 |
22/23 |
22/23 |
22 |
22 |
32/33 |
32/33 |
32/33 |
|
IEC |
63 |
71 |
80 |
90 S/L |
100 |
112 |
71 |
80 |
90S/L |
|
X
X1(B5)
X2(B14) |
123
140
¾ |
140
160
105 |
159
200
120 |
176
200
140 |
195
250
160 |
219
250
160 |
140
160
105 |
159
200
120 |
176
200
140 |
|
Y
Z1 |
185
110 |
220
121 |
238
138 |
255/280
149 |
314
160 |
328
172 |
220
121 |
238
138 |
255/280
149 |
|
L |
208 |
190/208 |
190 |
220/253 |
|
C |
13 |
|
C1 |
11 |
|
K |
6 |
8.5 |
|
C2 |
25 |
30 |
|
A |
130 |
165 |
|
E |
153 |
195 |
|
V |
155 |
190 |
|
I |
37 |
44 |
|
A1 |
110 |
135 |
|
F |
140 |
173 |
|
d |
Ø 9 |
Ø 11.5 |
|
H |
90 |
115 |
|
H1 |
158 |
198 |
|
H2 |
10 |
14 |
|
D |
108 |
130 |
|
M |
M6x10 (8) |
M8x18 (8) |
|
B |
102 |
125 |
|
D1 |
Ø 95 |
Ø 115 |
|
MRD |
32 |
32 |
43 |
42/43 |
42/43 |
42/43 |
42 |
42 |
|
IEC |
100 |
112 |
71 |
80 |
90 S/L |
100 |
112 |
132 S/M |
|
X
X1(B5)
X2(B14) |
195
250
160 |
219
250
160 |
140
160
¾ |
159
200
120 |
176
200
140 |
195
250
160 |
219
250
160 |
258
300
200 |
|
Y
Z1 |
314
160 |
328
172 |
220
121 |
238
138 |
255/280
149 |
314
160 |
328
172 |
368/410
192 |
|
L |
220 |
305 |
265/305 |
265 |
|
C |
13 |
15 |
|
C1 |
11 |
13 |
|
K |
8.5 |
9.5 |
|
C2 |
30 |
30 |
|
A |
165 |
195 |
|
E |
195 |
221 |
|
V |
190 |
215 |
|
I |
44 |
50 |
|
A1 |
135 |
150 |
|
F |
173 |
195 |
|
d |
Ø 11.5 |
Ø 13.5 |
|
H |
115 |
130 |
|
H1 |
198 |
222 |
|
H2 |
14 |
15 |
|
D |
130 |
Ø 145 |
|
M |
M8x18 (8) |
M8x18 (8) |
|
B |
125 |
142 |
|
D1 |
Ø 115 |
Ø 130 |

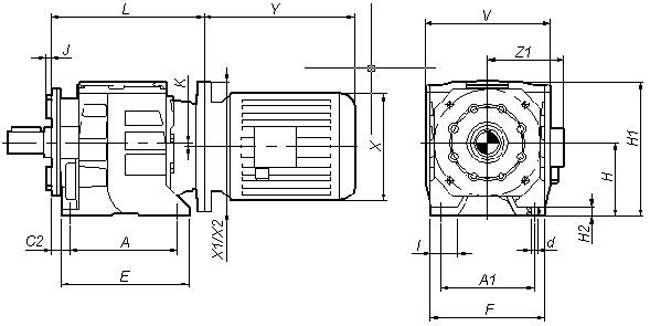

Фланцевое исполнение (B5)
|
MRD |
02/03 |
02/03 |
02/03 |
02 |
12/13 |
12/13 |
12/13 |
12 |
12 |
|
IEC |
56 |
63 |
71 |
80 |
56 |
63 |
71 |
80 |
90 S/L |
|
X
X1(B5)
X2(B14) |
110
120
80 |
123
140
90 |
140
160
105 |
159
¾
120 |
110
120
¾ |
123
140
90 |
140
160
105 |
159
200
120 |
176
200
140 |
|
Y
Z1 |
168
108 |
185
110 |
220
121 |
238
138 |
168
108 |
185
110 |
220
121 |
238
138 |
255/280
149 |
|
L |
140/143 |
140 |
151/161 |
151 |
|
J |
3 |
|
K |
4.5 |
5 |
|
C2 |
20 |
18 |
|
A |
95 |
110 |
|
E |
115 |
132 |
|
V |
100 |
140 |
|
I |
23 |
38 |
|
A1 |
80 |
110 |
|
F |
96 |
135 |
|
d |
Ø 9 |
|
H |
60 |
75 |
|
H1 |
111 |
131 |
|
H2 |
6.5 |
8 |
|
D |
84 |
|
M |
M6x14 (7) |
|
B |
82 |
|
D1 |
Ø 75 |
|
MRD |
23 |
22/23 |
22/23 |
22/23 |
22 |
22 |
32/33 |
32/33 |
32/33 |
|
IEC |
63 |
71 |
80 |
90 S/L |
100 |
112 |
71 |
80 |
90S/L |
|
X
X1(B5)
X2(B14) |
123
140
¾ |
140
160
105 |
159
200
120 |
176
200
140 |
195
250
160 |
219
250
160 |
140
160
105 |
159
200
120 |
176
200
140 |
|
Y
Z1 |
185
110 |
220
121 |
238
138 |
255/280
149 |
314
160 |
328
172 |
220
121 |
238
138 |
255/280
149 |
|
L |
208 |
190/208 |
190 |
220/253 |
|
J |
3 |
3.5 |
|
K |
6 |
8.5 |
|
C2 |
25 |
30 |
|
A |
130 |
165 |
|
E |
153 |
195 |
|
V |
155 |
190 |
|
I |
37 |
44 |
|
A1 |
110 |
135 |
|
F |
140 |
173 |
|
d |
Ø 9 |
Ø 11.5 |
|
H |
90 |
115 |
|
H1 |
158 |
198 |
|
H2 |
10 |
14 |
|
D |
108 |
130 |
|
M |
M6x10 (8) |
M8x18 (8) |
|
B |
102 |
125 |
|
D1 |
Ø 95 |
Ø 115 |
|
MRD |
32 |
32 |
43 |
42/43 |
42/43 |
42/43 |
42 |
42 |
|
IEC |
100 |
112 |
71 |
80 |
90 S/L |
100 |
112 |
132 S/M |
|
X
X1(B5)
X2(B14) |
195
250
160 |
219
250
160 |
140
160
¾ |
159
200
120 |
176
200
140 |
195
250
160 |
219
250
160 |
258
300
200 |
|
Y
Z1 |
314
160 |
328
172 |
220
121 |
238
138 |
255/280
149 |
314
160 |
328
172 |
368/410
192 |
|
L |
220 |
305 |
265/305 |
265 |
|
J |
3.5 |
4 |
|
K |
8.5 |
9.5 |
|
C2 |
30 |
30 |
|
A |
165 |
195 |
|
E |
195 |
221 |
|
V |
190 |
215 |
|
I |
44 |
50 |
|
A1 |
135 |
150 |
|
F |
173 |
195 |
|
d |
Ø 11.5 |
Ø 13.5 |
|
H |
115 |
130 |
|
H1 |
198 |
222 |
|
H2 |
14 |
15 |
|
D |
130 |
Ø 145 |
|
M |
M8x18 (8) |
M8x18 (8) |
|
B |
125 |
142 |
|
D1 |
Ø 115 |
Ø 130 |
Размеры выходного вала
Габарит |
Размеры |
| |
S |
S1 |
S2 |
d |
d1 |
N1 |
t |
|
RD 02 / RD 03 |
AU17 |
35 |
25 |
5 |
Ø 17h6 |
M6x16 |
5 |
19 |
|
AU20 |
40 |
30 |
5 |
Ø 20h6 |
M6x16 |
6 |
22.5 |
|
RD 12 / RD 13 |
AU20 |
40 |
30 |
5 |
Ø 20h6 |
M6x16 |
6 |
22.5 |
|
AU25 |
50 |
40 |
5 |
Ø 25h6 |
M6x16 |
8 |
28 |
|
RD 22 / RD 23 |
AU25 |
50 |
40 |
5 |
Ø 25h6 |
M6x16 |
8 |
28 |
|
AU30 |
60 |
40 |
10 |
Ø 30h6 |
M10x22 |
8 |
33 |
|
RD 32 / RD 33 |
AU30 |
60 |
40 |
10 |
Ø 30h6 |
M10x22 |
8 |
33 |
|
AU35 |
70 |
50 |
10 |
Ø 35h6 |
M10x22 |
10 |
38 |
|
RD 42 / RD 43 |
AU35 |
70 |
50 |
10 |
Ø 35h6 |
M10x22 |
10 |
38 |
|
AU40 |
80 |
60 |
10 |
Ø 40h6 |
M12x28 |
12 |
43 |
Размеры выходного фланца (B5)
Габарит |
Размеры |
| |
D |
D1 |
D2 |
D3 |
R |
|
RD 02 / RD 03 |
DFU120 |
Ø 120 |
Ø 100 |
Ø 90h7 |
Ø 9 (4) |
100 |
|
DFU140 |
Ø 140 |
Ø 115 |
Ø 95h7 |
Ø 9 (4) |
115 |
|
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
130 |
|
RD 12 / RD 13 |
DFU120 |
Ø 120 |
Ø 100 |
Ø 90h7 |
Ø 9 (4) |
100 |
|
DFU140 |
Ø 140 |
Ø 115 |
Ø 95h7 |
Ø 9 (4) |
115 |
|
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
130 |
|
RD 22 / RD 23 |
DFU140 |
Ø 140 |
Ø 115 |
Ø 95h7 |
Ø 9 (4) |
115 |
|
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
130 |
|
DFU200 |
Ø 200 |
Ø 165 |
Ø 130h7 |
Ø 11 (4) |
165 |
|
RD 32 / RD 33 |
DFU160 |
Ø 160 |
Ø 130 |
Ø 110h7 |
Ø 9 (4) |
135 |
|
DFU200 |
Ø 200 |
Ø 165 |
Ø 130h7 |
Ø 11 (4) |
165 |
|
DFU250 |
Ø 250 |
Ø 215 |
Ø 180h7 |
Ø 13 (4) |
215 |
|
RD 42 / RD 43 |
DFU200 |
Ø 200 |
Ø 165 |
Ø 130h7 |
Ø 11 (4) |
165 |
|
DFU250 |
Ø 250 |
Ø 215 |
Ø 180h7 |
Ø 13.5 (4) |
215 |
|
DFU300 |
Ø 300 |
Ø 265 |
Ø 230h7 |
Ø 17 (4) |
265 |
|
