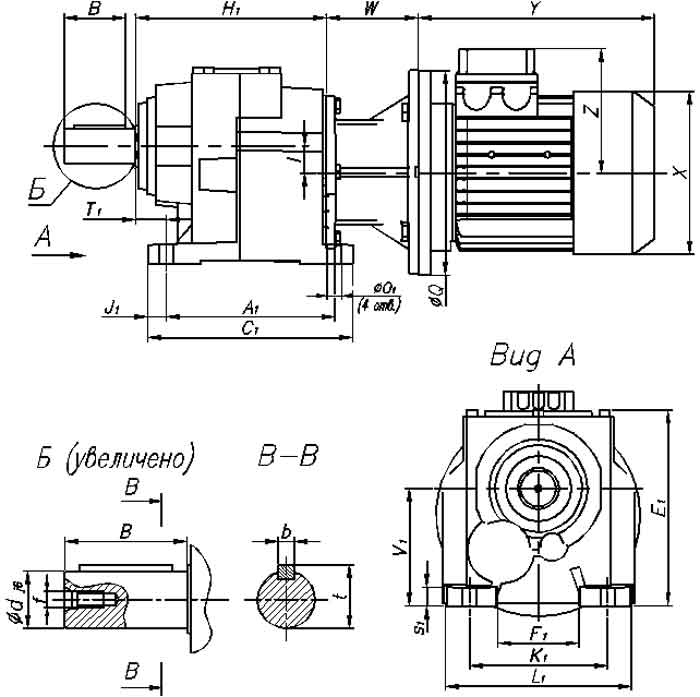

Двух- и трехступенчатые цилиндрические мотор-редукторы габаритов 03, 04, 05, 06, 08, 10, 12, 14

Исполнение на лапах

Габарит
Размер

A1

C1

E1

F1

H1

I

J1

K1

L1

Ø O1

s1

T1

V1

H 032 (..3)

130

160

169

61

141

9,2

15

110

140

11

15

25

90

H 042 (..3)

165

195

189

86

152

18

15

135

170

14

15

30

115

H 052 (..3)

165

201

192

82

187

25,5

18

135

185

14

18

30

115

H 062 (..3)

205

255

234

100

236

31

25

170

220

16

20

35

140

H 082 (..3)

260

315

292

143

272,5

31

27,5

215

280

18

25

40

180

H 102 (..3)

310

365

364

166

316

35,5

27,5

250

330

22

30

40

225

H 122 (..3)

370

440

399

193

376,5

47,5

35

290

406

26

35

45

250

H 142 (..3)

410

490

490

236

430

45

40

340

450

26

35

50

315

Габаритный размер W см. здесь.
Габаритные размеры электродвигателя (Ø Q; Y; X; Z) см. здесь.
Размеры выходного вала (Æ d j6; B; f; b; t) см. здесь.
