Технические параметры цилиндрического мотор-редуктора 7МЦ: Консольные нагрузки на выходной вал.

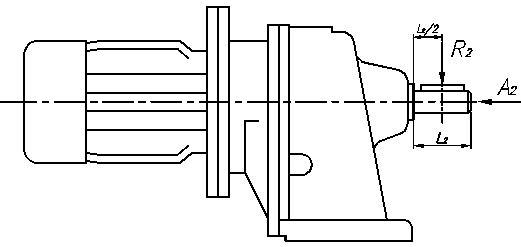

Ниже приведены значения допустимой радиальной консольной нагрузки
R2 [Н], приложенной в середине выходного вала.
Допускается также приложение осевой нагрузки, равной:
Величина консольных нагрузок зависит от скорости вращения выходного вала n2.
Одноступенчатые цилиндрические мотор-редукторы 7МЦ – …
|
Габарит n2, об/мин |
7МЦ–37
|
7МЦ–45
|
7МЦ–60
|
7МЦ–75
|
7МЦ–90
|
7МЦ–120
|
7МЦ–150
|
|
1000
|
200
|
250
|
350
|
500
|
700
|
1100
|
2300
|
|
500
|
300
|
400
|
550
|
800
|
1100
|
1700
|
3500
|
|
150
|
450
|
600
|
800
|
1100
|
1650
|
2500
|
4800
|
Двухступенчатые цилиндрические мотор-редукторы 7МЦ2 – …
|
Габарит n2, об/мин |
7МЦ2 –37
|
7МЦ2 –45
|
7МЦ2 –60
|
7МЦ2 –75
|
7МЦ2 –90
|
7МЦ2 –120
|
7МЦ2 –150
|
|
500
|
450
|
750
|
1100
|
1800
|
2750
|
4200
|
8000
|
|
300
|
600
|
900
|
1250
|
2100
|
3200
|
4750
|
9500
|
|
150
|
750
|
1100
|
1650
|
2700
|
4150
|
6200
|
12000
|
|
75
|
950
|
1400
|
2100
|
3500
|
5300
|
8000
|
16000
|
|
30
|
1100
|
1500
|
2500
|
4200
|
6200
|
9300
|
18000
|
Трёхступенчатые цилиндрические мотор-редукторы 7МЦ3 – …
|
Габарит n2, об/мин |
7МЦ3 –37
|
7МЦ3 –45
|
7МЦ3 –60
|
7МЦ3 –75
|
7МЦ3 –90
|
7МЦ3 –120
|
7МЦ3 –150
|
|
3…25
|
1200
|
1600
|
2700
|
4500
|
6750
|
10000
|
19500
|
|
