Технические характеристики
| Характеристики |
FR-F740 |
| 00023 |
00038 |
00052 |
00083 |
00126 |
00170 |
00250 |
00310 |
00380 |
00470 |
00620 |
00770 |
00930 |
01160 |
 |
 |
120%
перегруз
 |
0,75 |
1,5 |
2,2 |
3,7 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
30 |
37 |
45 |
55 |
150%
перегруз
 |
0,75 |
1,5 |
2,2 |
3,7 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
30 |
37 |
45 |
55 |
 |
120%
перегруз
|
I120
|
2,3(2,0) |
3,8(3,2) |
5,2(4,4) |
8,3(7,1) |
12,6(10,7) |
17(14,5) |
25(21,3) |
31(26,4) |
38(32,3) |
47(40,0) |
62(52,7) |
77(65,5) |
93(79,1) |
116(98,6) |
| I110 |
2,5 |
4,2 |
5,7 |
9,1 |
13,9 |
18,7 |
27,5 |
34,1 |
41,8 |
51,7 |
68,2 |
84,7 |
102,3 |
127,5 |
| Iном |
2,8 |
4,6 |
6,2 |
10 |
15,1 |
20,4 |
30 |
37,2 |
45,6 |
56,4 |
74,4 |
92,4 |
111,6 |
139,2 |
150%
перегруз
|
I150
|
2,1(1,8) |
3,5(3,0) |
4,8(4,1) |
7,6(6,4) |
11,5(9,8) |
16(13) |
23(19) |
29(24) |
35(30) |
43(36) |
57(48) |
70(60) |
85(72) |
106(90) |
| I120 |
2,5 |
4,2 |
5,8 |
9,1 |
13,8 |
19,2 |
27,6 |
34,8 |
42 |
51,6 |
68,4 |
84 |
102 |
127,2 |
| Iном |
3,1 |
5,2 |
7,2 |
11,4 |
17,2 |
24 |
34,5 |
43,5 |
52,5 |
64,5 |
85,5 |
105 |
127,5 |
159 |
 |
120%
перегруз
|
1,8 |
2,9 |
4,0 |
6,3 |
9,6 |
13 |
19,1 |
23,6 |
29,0 |
35,8 |
47,3 |
58,7 |
70,9 |
88,4 |
| 150%Перегрузка |
1,6 |
2,7 |
3,7 |
5,8 |
8,8 |
12,2 |
17,5 |
22,1 |
26,7 |
32,8 |
43,4 |
53,3 |
64,8 |
80,8 |
 |
120%
перегруз
|
120% номинального
тока-3 с; 110%-1 мин. (макс. температура окр. среды 40оС)
– типично для насосов и вентиляторов |
150%
перегруз
|
150% номинального
тока-3 с; 120%-1 мин. (макс. температура окр. среды 50оС)
– типично для конвейеров и центрифуг |
| Выходное напряжение |
3 фазы амплитудой: 0
– напряжение входа |
| Диапазон частот |
0,5 – 400 Гц |
| Способ управления |
U/f управление; оптимальное
управление возбуждением или векторное управление магнитным потоком |
| Способ модуляции |
Синусоидальная ШИМ модуляция,
программная ШИМ |
| Частота модуляции ШИМ |
0,7 кГц – 14,5 кГц (настраивается
пользователем) |
 |
Напряжение питания |
3 фазы, 380-500 В, -15%
/ +10% |
| Диапазон напряжений |
323-528 В при 50/60 Гц |
Частота входного
напряжения |
50 / 60 Гц +5% |
 |
120%
перегруз
|
2,8 |
5,0 |
6,1 |
10 |
13 |
19 |
22 |
31 |
37 |
45 |
57 |
73 |
88 |
100 |
150%
перегруз
|
2,5 |
4,5 |
5,5 |
9 |
12 |
17 |
20 |
28 |
34 |
41 |
52 |
66 |
80 |
100 |
 |
Охлаждение |
Самоохлаждение |
Принудительное охлаждение |
 |
120%
перегруз
|
0,06 |
0,08 |
0,1 |
0,16 |
0,19 |
0,24 |
0,34 |
0,39 |
0,49 |
0,58 |
0,81 |
1,0 |
1,17 |
1,51 |
150%
перегруз
|
0,05 |
0,08 |
0,09 |
0,14 |
0,18 |
0,22 |
0,31 |
0,35 |
0,44 |
0,52 |
0,71 |
0,93 |
1,03 |
1,32 |
| Масса, кг |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
6,5 |
6,5 |
7,5 |
7,5 |
13 |
13 |
23 |
35 |
35 |
| Характеристики |
FR-F740 |
| 01800 |
02160 |
02600 |
03250 |
03610 |
04320 |
04810 |
05470 |
06100 |
06830 |
07700 |
08660 |
09620 |
10940 |
12120 |
|
|
120%
перегруз
|
90 |
110 |
132 |
160 |
185 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
150%
перегруз
|
75 |
90 |
110 |
132 |
160 |
185 |
220 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
| |
120%
перегруз
|
I120
|
180(153) |
216(184) |
260(221) |
325(276) |
361(307) |
432(367) |
481(409) |
547(465) |
610(518) |
683(581) |
770(654) |
866(736) |
962(818) |
1094(870) |
1212(1030) |
| I110 |
198 |
238 |
286 |
357 |
397 |
475 |
529 |
602 |
671 |
751 |
847 |
953 |
1058 |
1203 |
1333 |
| Iном |
216 |
259 |
312 |
390 |
433 |
518 |
577 |
656 |
732 |
820 |
924 |
1039 |
1154 |
1313 |
1454 |
150%
перегруз
|
I150
|
144(122) |
180(153) |
216(184) |
260(221) |
325(276) |
361(307) |
432(367) |
481(409) |
547(465) |
610(518) |
683(581) |
770(654) |
866(736) |
962(818) |
1094(870) |
| I120 |
173 |
216 |
259 |
312 |
390 |
433 |
518 |
577 |
656 |
732 |
820 |
924 |
1039 |
1154 |
1313 |
| Iном |
216 |
270 |
324 |
390 |
487 |
541 |
648 |
721 |
820 |
915 |
1024 |
1155 |
1299 |
1443 |
1641 |
| |
120%
перегруз
|
137 |
165 |
198 |
248 |
275 |
329 |
367 |
417 |
465 |
521 |
587 |
660 |
733 |
834 |
924 |
| 150%Перегрузка |
110 |
137 |
165 |
198 |
248 |
275 |
329 |
367 |
417 |
465 |
521 |
587 |
660 |
733 |
834 |
| |
120%
перегруз
|
120% номинального
тока-3 с; 110%-1 мин. (макс. температура окр. среды 40оС)
– типично для насосов и вентиляторов |
150%
перегруз
|
150% номинального
тока-3 с; 120%-1 мин. (макс. температура окр. среды 50оС)
– типично для конвейеров и центрифуг |
| Выходное
напряжение |
3 фазы амплитудой:
0 – напряжение входа |
| Диапазон
частот |
0,5 – 400 Гц |
| Способ
управления |
U/f управление;
оптимальное управление возбуждением или векторное управление
магнитным потоком |
| Способ
модуляции |
Синусоидальная
ШИМ модуляция, программная ШИМ |
| Частота
модуляции ШИМ |
0,7 кГц – 6 кГц
(настраивается пользователем) |
| |
Напряжение
питания |
3 фазы, 380-500
В, -15% / +10% |
| Диапазон
напряжений |
323-550 В при
50/60 Гц |
Частота
входного
напряжения |
50 / 60 Гц +5% |
| |
120%
перегруз
|
137 |
165 |
198 |
248 |
275 |
329 |
367 |
417 |
465 |
520 |
587 |
660 |
733 |
834 |
924 |
150%
перегруз
|
110 |
137 |
165 |
198 |
248 |
275 |
329 |
367 |
417 |
465 |
520 |
587 |
660 |
733 |
834 |
| |
Охлаждение |
Принудительное
охлаждение |
|
120%
перегруз
|
2,7 |
3,3 |
3,96 |
4,8 |
5,55 |
6,6 |
7,5 |
8,4 |
9,45 |
10,65 |
12,0 |
13,5 |
15,0 |
16,8 |
18,9 |
150%
перегруз
|
2,25 |
2,7 |
3,3 |
3,96 |
4,8 |
5,55 |
6,6 |
7,5 |
8,4 |
9,45 |
10,65 |
12,0 |
13,5 |
15,0 |
16,8 |
| Масса,
кг |
37 |
50 |
57 |
72 |
72 |
110 |
110 |
220 |
220 |
220 |
235 |
235 |
285 |
285 |
285 |
| FR-F
740 |
Описание |
 |
Разрешение
по частоте |
Аналоговый
вход |
0,015 Гц / 0-50
Гц (разъемы 2;4: 0-10 В /12 бит)0,03 Гц / 0-50
Гц (разъемы 2;4: 0-5 В /11 бит, 0-20 мА/11 бит, разъем 1: -10
- +10 В/11 бит)0,06 Гц / 0-50
Гц (разъем 1: 0 -+5 В /10 бит) |
| Цифровой
вход |
0,01 Гц |
| Точность
поддержания частоты |
+0,2%
от максимальной выходной частоты (диапазон температур 25 оС + 10 оС)
через аналоговый вход; +0,01%
от текущей выходной частоты (через цифровой вход) |
Напряжение
/ частотные
характеристики |
Выходная частота
изменяется от 0 до 400 Гц;Выбор между постоянным,
переменным моментом или задаваемой по 5-и точкам U/f характеристикой |
| Стартовый
момент |
120% (3 Гц) при
настройке на простой магнитный вектор потока или компенсацию
скольжения |
| Время
разгона / торможения |
0; от 0,1 до 3600
с (настраивается) |
| Характеристика
разгона / торможения |
Линейная или S-образная
(настраивается) |
| Тормоз
постоянного тока |
Рабочая частота
0-120 Гц; время срабатывания 0-10 с;рабочее напряжение
(0-30%) настраиваются.Тормоз постоянного
тока может быть активирован через цифровой вход. |
| Уровень
токоограничения |
Может быть установлен
уровень 0 – 150% с помощью аналогового входа |
| Защита
двигателя |
Электронное реле
защиты двигателя (текущий ток настраивается) |
 |
Задание
частоты |
Аналоговый
вход |
Разъемы 2; 4:
0 – 5 В, 0/4 – 20 мАРазъем 1: 0-+5
В, 0-+10 В |
| Цифровой
вход |
С пульта или с
помощью дополнительных опций |
| Стартовый
сигнал |
Старт в прямом
направлении, старт в обратном направлении |
| Входные
сигналы |
Многоскоростной
режим; JOG-режим; автоматический рестарт после пропадания напряжения
питания; внешнее тепловое реле; второй набор параметров; ПИД-регулятор;
команды на прямое/обратное вращение и др. |
Выходные
сигналы |
Состояние
преобразователя |
Контроль частоты;
пропадание напряжения; срабатывание защиты по перегрузке; определение
выходной частоты; рекуперативный тормоз; токоограничение; перегрев;
состояние параметров ПИД-регулятора; прямое включение в сеть
двигателей 1-4; управление отинвертера двигателей
1-4; осредненная величина экономии за время работы и др. |
| Цифровые/
аналоговые выходы |
Выходная частота;
ток двигателя; выходное и выходное напряжение; задание частоты;
скорость вращения двигателя; управление термоэлектронным реле
и др. |
 |
Защитные
функции |
Перегрузка по
току (при разгоне, торможении или вращении с постоянной скоростью);
перенапряжение, пониженное напряжение и краткосрочный сбой напряжения;
защита от перегрева преобразователя и двигателя; обрыв фазы;
перекос фаз; внезапный провал питания; недостаточный уровень
напряжения сети; превышение допустимой температуры преобразователя;
недопустимое отклонение скорости; неисправность вентилятора;
нарушение в цепи тормозного резистора; нарушение заземления;
активизация внешнего теплового реле |
| Степень
защиты |
IP20
(FR-F 740 00023 – 00620)IP00 (FR-F 740
00770 – 12120) |
 |
Диапазон
рабочих температур |
От -10 оС
до +50 оСВ случае использования
нагрузочной характеристики с перегрузкой 120% верхний предел
+40 оС |
| Температура
хранения |
От -20 оС
до +65 оС |
| Допустимая
влажность |
Макс. 90% (без
образования конденсата) |
| Установка |
Макс. 1000 м над
уровнем моря |
| Ударное
воздействие |
10g (трехкратно
по трем направлениям) |
| Максимальная
вибрация |
0,6g |
| Воздушная
среда |
В закрытом помещении,
без агрессивных газов, паров и пыли |

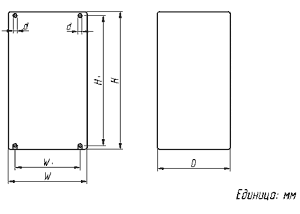

Габаритный показатель
 |
| |
W
|
W1
|
H
|
H1
|
D
|
d
|
| FR-F 740-00023-EC
|
150
|
125
|
260
|
245
|
140
|
6
|
| FR-F 740-00038-EC
|
| FR-F 740-00052-EC
|
| FR-F 740-00083-EC
|
| FR-F 740-00126-EC
|
| FR-F 740-00170-EC
|
220
|
195
|
260
|
245
|
170
|
6
|
| FR-F 740-00250-EC
|
| FR-F 740-00310-EC
|
220
|
195
|
300
|
285
|
190
|
6
|
| FR-F 740-00380-EC
|
| FR-F 740-00470-EC
|
250
|
230
|
400
|
380
|
190
|
10
|
| FR-F 740-00620-EC
|
| FR-F 740-00770-EC
|
325
|
270
|
550
|
530
|
195
|
10
|
| FR-F 740-00930-EC
|
435
|
380
|
550
|
525
|
250
|
12
|
| FR-F 740-01160-EC
|
| FR-F 740-01800-EC
|
| FR-F 740-02160-EC
|
465
|
400
|
620
|
595
|
300
|
12
|
|
|
|
| | |
