Описание
Опции
Тех. характеристики
Инструкция по эксплуатации iS5-RUS

Класс 400В (0,75 ~ 22 кВт)

ТИП преобразователя (SV xxx iS5 - 2)

008

015

022

037

055

075

110

150

185

220

Мощность двигателя , кВт

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

Выходные
параметры

Мощность , кВА

1.9

3.0

4.5

6.1

9.1

12.2

18.3

22.9

29.7

34.3

Номинальный ток, A

2.5

4

6

8

12

16

24

30

39

45

Частота, Гц

0 ~ 400

Напряжение, В

380 ~ 460

Параметры питающей сети

Напряжение, В

3 фазы, 380 ~ 460 (-15% / + 10%)

Частота, Гц

50 ~ 60 (± 5 %)

Динамическое
торможение

Цепь торможения

Встроен

Встроен

Встроен

Опция (Блок
торможения, резистор)

Момент
торможения

100%

100%

100%

150%

Максимальное время торможения

5 сек

5 сек

5 сек

Управляется блоком торможения

Допустимый
режим работы

30 (3) %

30 (2) %

30%

10%

Вес, кг

4,7

4,7

4,8

4,9

7,7

7,7

13,9

14,4

20

20

Класс 400 В (30 ~ 75кВт)

ТИП преобразователя (SV xxx iS5 - 4)

300

370

450

550

750

Мощность двигателя

кВт

30

37

45

55

75

Выход

Мощность [кВт]

45

56

68

82

100

Номин. ток [A]

61

75

91

110

152

Частота

0 - 400 Гц (0 – 120 Гц для векторного управления)

Напряжение

380 - 460 В

Вход

Частота

50 - 60 Гц (± 5 %)

Напряжение

3 фазы, 380 - 460 В (± 10 %)

Динамическое

торможение

Цепь торможения

Возможно использование опции (блок торможения, резистор)

Момент торможения

150%

Максимальное время торможения

Управляется блоком торможения

Допустимый режим работы

5%

Вес [кг.]

45

45

63

63

68

1 - Значение соответствует максимальной мощности двигателя, при применении стандартного 4-х полюсного двигателя.

2 - Номинальная выходная мощность () соответствует 440В для 400-вольтового класса.

3 - Максимальное выходное напряжение не может быть больше входного напряжения. Выходное напряжение можно уменьшать с помощью перепрограммирования параметров.

4 - 0,75~3,7 кВт -встроенный тормозной резистор. 5,5~7,5 кВт - используется дополнительный тормозной резистор.

Основные характеристики

Способ управления

U/F-регулирование, векторное регулирование скорости или момента (по выбору)

Диапазон регулирования

От пульта: от 0.01Гц до 100 Гц, 0.1Гц выше 100 Гц)

Аналоговый вход: 0.03 Гц / 60 Гц

Точность выходной частоты

0.01 % от максимальной выходной частоты для задания с пульта

0.1 % от максимальной выходной частоты для аналогового входа

U/F характеристика

Линейная, Квадратичная, U/F- характеристика специальная

Перегрузка

Номинальный ток:150 % время работы 1 мин., 200% время работы 0.5 сек. (Характеристика обратно пропорциональна времени)

Стартовый момент

Ручная настройка (0 ~ 20 %), Самоопределение стартового момента

Функции управления

Входные сигналы

Способ управления

Пульт/ Внешние команды/ Подключение к сетям с общепромышленными протоколами

Сигнал задания частоты

Аналоговый: 0 ~ 10В / 4 ~ 20мA / встраиваемая опция (0 ~ 10В)
Цифровое: от пульта

Стартовый сигнал

Команды вращения в прямом и обратном направлениях.

Выбор скорости

Могут быть выбраны 8 уставок скорости (Многофункциональные входы
Р1, Р2, Р3)

Выбор скорости и время разгона, торможения

0 ~ 6.000 cек, Устанавливается 4 типа и выбирается с помощью
многофункциональных входов

Характеристика разгона/торможения: линейная, U-образная, S-образная

Аварийный стоп

Выходы преобразователя отключаются

Jog-режим

Обеспечивается при подаче сигнала на соответствующий вход (JOG)

Программное управление

5 групп по 8 шагов

Сброс

Сброс сообщения об ошибке

Выходные сигналы

Состояние преобразователя

Превышение контрольной скорости, срабатывание защиты по перегрузке, токоограничение, перенапряжение, пониженное напряжение, перегрев
преобразователя, запуск и останов двигателя, достижение заданной
скорости, переключение на сеть, Поиск скорости, Программное управление

Сигнализация

Сухие контакты(30A, 30C, 30B) (~250В 1A или 30В пост. тока 1A)

Индикация

Выбирается: Выходная частота, выходной ток, выходное напряжение,
напряжение звена постоянного тока. (Выходная частота 500 Гц,
амплитуда 0 ~ 10В)

Встроенные функции

Торможение постоянным током, минимальное и максимальное ограничение частоты, пропуск резонансных частот, подключение второго двигателя, компенсация скольжения, предотвращение обратного вращения,
автоматический запуск после пропадания питания, переключение на сеть, самонастройка на двигатель, ПИД- управление.

Защитные функции

Ошибки

Перенапряжение, пониженное напряжение, токовая перегрузка, обрыв
фазы, замыкание на землю, перегрев преобразователя, перегрев
двигателя, ток утечки на выходе, электронная защита от токовой перегрузки, Внешние сбои 1, 2, ошибка связи, потеря задания, сбой ПО, сбой опций.

Защиты
преобразователя

Токоограничение, защита от перегрузки, защита от перегрева

Потеря напряжения
питания

Не более 15 мсек: продолжение работы, Более 15 мсек: перезапуск
возможен

Индикация

Пульт

Рабочие
значения

Выходная частота, выходной ток, выходное напряжение, установленная частота, выходная скорость, напряжение звена постоянного тока.

Сообщение
защит

При срабатывании защиты выводится соответствующие значение,
пять последних сообщений защит запоминаются.

Условия эксплуатации

Температура

-10 °C ~ 40 °C

Температура хранения

-20 °C ~ 65 °C

Влажность

Ниже 90 % (без конденсата).

Установка

Максимально 1.000м над уровнем моря, вибрация не более
5.9 м/сек? (=0.6g)

Воздушная среда

В закрытом помещении, без агрессивных газов, паров бензина и пыли

Способ охлаждения

Принудительный

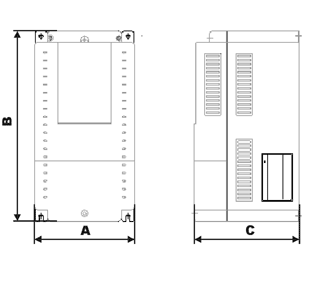

Габариты

Тип

Мощность, кВт

А, мм

В, мм

С, мм

SV008iS5-4 - RUS

0,75

150

284

156.5

SV015iS5-4 - RUS

1,5

150

284

156.5

SV022iS5-4 - RUS

2,2

150

284

156.5

SV037iS5-4 - RUS

3,7

150

284

156.5

SV055iS5-4 - RUS

5.5

200

355

182.5

SV075iS5-4 - RUS

7,5

200

355

182.5

SV110iS5-4 - RUS

11

250

385

201

SV150iS5-4 - RUS

15

250

385

201

SV185iS5-4 - RUS

18,5

304

460

234

SV220iS5-4 - RUS

22

304

460

234

SV300iS5-4 - RUS

30

350

680

306

SV370iS5-4 - RUS

37

450

760

304

SV450iS5-4 - RUS

45

450

760

304

SV550iS5-4 - RUS

55

450

760

304

SV750iS5-4 - RUS

75

375

780

300
