Выход

Вход

Генераторное
торможение

Тип (SV xxx iG5 - х)

004-4

008-4

015-4

022-4

037-4

Мощность двигателя**** , КВт

0,37

0,75

1,5

2,2

3,7

Выход

Номинальная мощность** , кВА

1,1

1,9

3,0

4,5

6,1

Номинальный ток, A

1,5

2,5

4

6

8

Частота, Гц

0 - 400

Напряжение, В

380 - 460 ***

Вход

Напряжение

3 Фазы, 380 - 460 В (-15% /+10 %)

Частота, Гц

50 - 60 (± 5 %)

Генераторное

торможение

Ключ торможения

Встроен

Момент торможения

20% (с доп. тормозным блоком: 100%, 150%)

Максимальное время торможения, с

15

Цикл торможения

0 - 30%

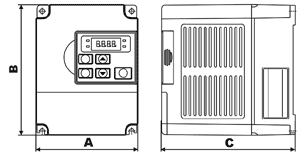

Вес, кг

3,75

3,75

3,97

4,63

4,85

Регулирование

Способ регулирования

U/F-регулирование

Разрешающая способность

При задании с пульта: 0.01Гц (при диапазоне до 100 Гц)

0.1Гц (при диапазоне выше 100 Гц)

При задании с аналогового входа: 0.03 Гц (при диапазоне до 50 Гц)

Точность выходной частоты

0.01 % от максимальной выходной частоты для задания с пульта

0.1 % от максимальной выходной частоты для аналогового входа

U/F характеристика

Линейная, квадратичная, специальная

Перегрузка

Номинальный ток: 150 % от номинала в течение 1 мин.

(Времятоковая характеристика обратно пропорциональна времени)

Стартовый момент

Ручная настройка(0 -15 %), авто определение стартового момента

Функции управления

Входные сигналы

Способ управления

Пульт/ Клеммы /Подключение к управляющей сети

Сигнал задания частоты

Аналоговый: 0 - 10В / 4 - 20мA Цифровой: от пульта

Стартовый сигнал

Команды старта в прямом и обратном направлениях

Выбор уставок скорости

Могут быть выбраны 8 уставок скорости (с использованием многофункциональных входов)

Выбор времени разгона/торможения

Могут быть выбраны 8 времен разгона/торможения (с использованием многофункциональных входов). Характеристика разгона/торможения: линейная, U-образная, S-образная

Аварийный стоп

Выходы преобразователя отключаются

Jog-режим

Обеспечивается при подании сигнала на соответствующий вход (Jog)

Сброс

Сброс сообщения об ошибке

Выходные сигналы

Состояние преобразователя

Превышение контрольной скорости, срабатывание защиты по перегрузке, токоограничение, перенапряжение, пониженное напряжение, перегрев преобразователя, запуск и останов двигателя, достижение заданной скорости, поиск скорости.

Сигнализация

Сухие контакты(30A, 30C, 30B) (~250В 1A или 30В пост. тока 1A)

Индикация

Выбирается: выходная частота, выходной ток, выходное напряжение, напряжение звена постоянного тока. (Выходная частота: 500 Гц, выходное напряжение: 0 - 10V)

Встроенные функции

Торможение постоянным током, Min и Max ограничение частоты, пропуск резонансных частот, второй набор параметров, компенсация скольжения, предотвращение обратного вращения, автоматический запуск после пропадания питания, ПИД-регулирование.

Защитные функции

Ошибки

Перенапряжение, пониженное напряжение, токовая перегрузка, замыкание на землю, перегрев преобразователя, перегрев двигателя, обрыв входной и выходной фазы, ошибки подсоединения входных и выходных цепей управления, электронная защита от токовой перегрузки, ошибка связи, потеря задания, сбой программного обеспечения.

Соигнализация

Токоограничение, защита по перегрузке

Потеря напряжения питания

Не более 15 мс: непрерывная работа Более 15 мс: СТОП с возможностью перезапуска

Индикация

Пульт

Рабочие значения

Выходная частота, выходной ток, выходное напряжение, установленная частота, выходная скорость, напряжение звена постоянного тока.

Сообщение защит

При срабатывании защиты выводится соответствующие сообщения, пять последних сообщений защит запоминаются.

Условия эксплуатации

Температура

-10°C - 40°C

Температура хранения

-20°C - 65°C

Влажность

Ниже 90 % (без кондесата).

Высота над уровнем моря и амплитуда вибраций

Максимально 1.000м над уровнем моря, не более 5.9м/сек?(=0.6g)

Воздушная среда

В закрытом помещении, без агрессивных газов, паров бензина и пыли

Атмосферное давление

86 - 106 кПа

Способ охлаждения

Встроенный вентилятор^****
